Профлист С8, С10, С21, С44, Н57, Н60, Н75, Н114, НС35, НС44
рабочие размеры, полезная ширина профлиста
размер волны профлиста, стандартные размеры

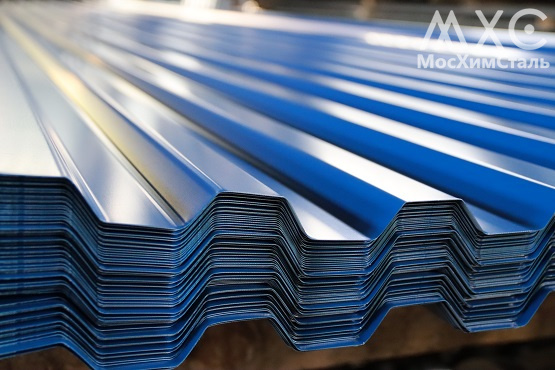

Профнастил на сегодняшний день надежный и универсальный материал, который пользуется популярностью у застройщиков, различных строительных организаций. Это листовое изделие, изготавливаемое из стали. Данное металлоизделие подходит для кровельных работ, облицовки стен, установки перегородок и заборов – нужно только выбрать размер профнастила и подходящую разновидность стального листа в соответствии с имеющейся задачей. Данный материал представляет из себя лист из металла с гофрированной поверхностью различных размеров. Выраженные ребра жесткости, которые проходят по всей длине, позволяют профлисту выдерживать повышенные нагрузки при относительно небольшой толщине. Данные профилированные стальные листы отличаются размерами и по форме профиля и материалу покрытия - это отличительные черты для характеристик и области применения профнастила.

Стоит обратить внимание на то, что в названии всегда стоит буквенное обозначение - вид профлиста. На рынке строительных материалов и металлопроката чаще всего встречается четыре вида:

• С — стеновой профнастил;

• Н — несущий профнастил;

• НС — универсальный профнастил;

• МП — универсальный профнастил.

Размеры типовых листов профнастила согласно ГОСТ 24045-2016:

• Профнастил С8-1150 - толщина листа от 0.35 до 0.7 мм;

• Профнастил С10-1100 - толщина листа от 0.35 до 0.8 мм;

• Профнастил С15-1118 - толщина листа от 0.4 до 0.5 мм;

• Профнастил С20-1100 - толщина листа от 0.4 до 0.7 мм;

• Профнастил С21-1000 - толщина листа от 0.4 до 0.7 мм;

• Профнастил С44-1000 - толщина листа от 0.4 до 0.5 мм;

• Профнастил НС35-1000 - толщина листа от 0.4 до 0.8 мм;

• Профнастил НС44-1000 - толщина листа от 0.4 до 0.8 мм;

• Профнастил Н57-750 - толщина листа от 0.6 до 0.8 мм;

• Профнастил Н60-845 - толщина листа от 0.7 до 0.9 мм;

• Профнастил Н75-750 - толщина листа от 0.4 до 0.9 мм;

• Профнастил Н114-600/750 - толщина листа от 0.8 до 1.0 мм;

• Профнастил Н153-840 - толщина листа от 0.9 до 1.0 мм;

• Длина профнастила может составлять - от 500 мм до 14500 мм с шагом 50 мм.

Профнастил и профлист - казалось бы два схожих названия. но они имеют разное значение, а из-за их схожести чаще всего возникает путаница. По факту - это один и тот же листовой материал с профилем, полученный путем холодного проката. Однако принято понимать под словом "профнастил" именно кровельное покрытие, а "профлист" используется для изделий, которые пойдут на возведение перегородок, заборов и облицовку стен. Получается, что разница заключается в отличии характеристик. Основные из таких характеристик: жесткость, звукоизоляция, особенности обработки.

В России производство профилированных листов, профнастила или профлиста регламентируется ГОСТ 24045-94, но на рынке можно встретить и другую продукцию, выполненную по различным техническим условиям ТУ, а также в соответствии с европейским стандартом ISO 9001. Производство данного материала фактически полностью автоматизированно, что позволяет получать листы в большом количестве различных размеров и делает их доступными для потребителей.

При изготовлении профлиста используется метод холодного проката, при этом профилирование может быть выполнено одним из двух способов:

• С одномоментной прокаткой всех гофр. Такое оборудование требует меньше площади и позволяет оптимизировать производственные процессы;

• С последовательной прокаткой. Данный метод минимизирует вероятность появления брака на металлических изделиях.

После прокатки следует завершающий этап обработки листового металлоизделия. Металл обрезается гидравлическими ножницами в соответствии с заданными размерами, затем профнастил поступает в приемное устройство, где автоматически оцениваются его характеристики. Профлисты делают из нержавеющей, обычной стали и оцинкованных рулонов – поверхность покрывается слоем цинка, чтобы избежать появления ржавчины или изготовление профнастила производится в соответствии с заданными размерами сразу из рулонной оцинкованной стали. В настоящее время речь идет о листовой и рулонной холоднокатаной стали. Она оцинковывается горячим способом в агрегатах для горячего цинкования. Цинкование обеспечивает катодную защиту материала от воздействия агрессивных факторов окружающей среды – большой влажности.

Благодаря своим эксплуатационным характерристикам профнастил имеет ряд преимуществ:

• Универсален в использовании;

• Имеет повышенную коррозийную стойкость в 30 и более лет;

• Незначительный вес;

• Значительную механическую прочность, изгибную жесткость;

• Низкие физические и финансовые затраты при монтаже;

• Возможность многократного применения, без потери эксплуатационных характеристик;

• Удобство доставки, хранения;

• Широкий ассортимент крепежных приспособлений и крепежных компонентов;

• Повышенные эстетические качества и современный дизайн, оцинкованный профнастил и окрашенный выглядит достаточно привлекательно;

• Профлист имеет отличную эксплуатационную технологичность, профнастил прекрасно поддается механической обработке, сверлится, режется;

• Профнастил не требует специальных профессиональных навыков при монтаже.

Более легкие профлисты – алюминиевые, данный материал используют для облегчения веса конструкции, но при этом он обладает теми же характеристиками что и оцинкованный стальной профлист. Оцинкованный профлист в 3 раза тяжелее алюминиевого профнастила.Разница в весе имеет значение только при погрузке металлоизделия. При монтаже того, и другого профлиста справляется один человек.

Алюминиевые профлисты ценны своими антикоррозийными свойствами, поэтому срок службы изделий из него составляет 50 лет. На поверхности металла образуется оксидная пленка-она и защищает его от коррозии и негативного влияния химических соединений в воздухе. Но оксидная пленка не вечна, поэтому алюминий тоже разрушается, но гораздо медленнее чем другие металлы. Скорость его коррозии зависит от состава сплава, наличия примесей и многих других условий. Если рассматривать прочность, то алюминиевый профнастил менее прочный, чем стальной - это можно считать одним из главных его недостатков. Его очень просто повредить, но сложно исправить повреждения - чаще это заканчивается заменой части металлоконструкции. Стальной же профнастил повредить гораздо сложнее. Отсюда следует вывод о недостатках профнастила из алюминия - это его дороговизна и его легкое повреждение, которое исправляется только заменой. В целом, преимущества профнастила заметно преобладают. При правильном монтаже и использовании звуко-, тепло-, гидро- и пароизоляции недостатки сводятся к минимуму.

Плюсы профнастила:

• Простота и удобство монтажа профлиста - профлисты имеют большие размеры, при этом могут легко подниматься наверх без применения подъемных механизмов. Крышу дома можно обустроить своими руками, не имея специальных навыков, профнастил режется и сверлится обычными инструментами, применяется при этом стандартный крепеж;

• Высокая продольная механическая прочность прфнастила - она обеспечивается профилями, играющих роль ребер жесткости;

• Универсальность профнастила - одни и те же профлисты можно использовать для кровли, стен, заборов и т.д. Профнастилом можно покрывать крыши различных типов, конфигураций и уклонов;

• Высокая стойкость к атмосферным воздействиям профнастила - устойчив к солнечному ультрафиолету, снеговым и ветровым нагрузкам. Покрытие надежно защищает металл от коррозии;

• Долговечность профнастила - при учете всех требований монтажа срок службы профнастила превышает 40 лет;

• Надежная защита сооружений от протекания - этому способствует плотное примыкание профлистов и монтаж с нахлестом;

• Экологичность профнастила - при изготовлении профнастила не используются компоненты, способные к вредным выбросам;

• Пожарная безопасность профнастила - она обеспечивается негорючестью используемых материалов;

• Легкость профнастила - удельный вес профнастила находится в пределах 5–9 кг на 1 м2;

• Привлекательный внешний вид профнастила - этому способствует широкий выбор материала по цвету и форме профиля.

Минусы профнастила:

• Шумность профнастила - во время дождя и ветра значительно повышается уровень шума. Это обстоятельство требует установки надежной звукоизоляции при использовании для кровли жилых домов;

• Высокая теплопроводность профнастила - она вызвана металлической основой. Летом такая крыша сильно нагревается, а зимой вызывает большую утечку тепла. В жилых домах требуется надежная теплоизоляция;

• Конденсат - на внутренней поверхности кровли накапливается конденсат, что требует монтажа пароизоляции;

• Электростатичность профнастила - металл склонен накапливать электрический заряд, а для его устранения необходимо надежное заземление, требуется громоотвод;

• Повышенная отходность при покрытии крыш сложной формы - она увеличивается за счет необходимости раскроя больших размеров листов;

• Активная коррозия основы при повреждении защитного покрытия пофнастила - такая опасность возникает на срезах и местах установки крепежа. При резке профнастила нельзя использовать болгарку и сварочные аппараты, т.к. они способны повредить покрытие искрами.

➤ Стеновой профнастил

Данный вид профнастила представляет собой профилированные оцинкованные листы с прямоугольной или трапецеидальной формой гребня. Изготавливается профнастил путем холодной прокатки, так же он может иметь полимерное покрытие. Готовый профнастил довольно популярен и практичен. Его широко используют для обшивки и облицовки стен строений, для монтажа ограждений, выполнения кровельных и фасадных работ. Так же может использоваться в качестве основы несущих конструкций.

Принципиальное отличие стенового профнастила от остальных видов профилированных листов металлопроката - это высота и конструкция гребней, его размер. Высота профиля стенового профнастила начинается от 8 мм, поскольку стены не подвержены такой нагрузке, как кровля. Особая форма волн и значительная величина ребра так же ещё обозначает жесткость профильного листа. В ряде разновидностей профнастила в соответствии с размерами слой металла доходит до 0.9 мм. Это существенно повышает стабильность оформленных стен. Вес 1 м2 колеблется от 5 кг до 8.8 кг — тут роль играет как марка стали, так и использованные дополнительные полимерные материалы, красители. Минимальная высота волн равна 20 мм, более востребован и более эффективен профнастил с волнами 35 мм или 44 мм.

Профнастил может иметь самые различные цвета и оттенки. Его окраска ограничена только спектром красящих составов, отвечающих шкале RAL или любому другому аналогичному стандарту. Широко распространены не монохромные, а дизайнерские решения, которые оформляют: под кирпич, под дерево, под натуральный камень.

Марки фасадных листов показывают те или иные технологические характеристики и размеры. Четко иллюстрируется и толщина металла, и величина профилей. Стеновой профнастил маркируются буквой «С». Сразу вслед за ней пишут высоту профилей, измеренную в миллиметрах. Например, продукт категории С10 имеет волны величиной 10 мм. Наименьшая высота ребер составляет 6 мм. Наибольшая, для серийного профлиста — 114 мм. Увеличение этого показателя повышает несущую способность — что, правда, достигается утяжелением конструкций. Стоит отметить, что и количество волн часто отличается. Наиболее востребованы профлисты: 5; 6; 7; 8 - волновые профлисты.

Толщина стали обозначается без поправки на защитные слои. Стеновые модели профлиста всегда получаются более тонкими, нежели несущие версии. Маркировка обязательно включает и сведения о рабочей ширине листа. Она рассчитывается как общая ширина минус участки, отводящиеся под перехлест. Наиболее широкие в общем листы достигают 1250 мм, из этого показателя на полезную область остается 1150 мм. Максимальная длина листов обозначается для единообразия с прочими показателями также в миллиметрах. У разных изготовителей она может составлять 12000 мм либо 10000 мм.

Стеновой профнастил обозначается буквой «С» - это значит, что изделия этой марки используют для оформления стен и различных заборов. Правда, это не строгое правило, и зачастую стеновой профлист можно встретить на заборах или даже на кровле. Тонкие и малорельефные стеновые профлисты С-8, С-10 могут использовать для временных построек. Такие строения чаще всего не отличаются высокой несущей способностью. Существует несколько разновидностей стенового профлиста.

Использование в процессе отделки стен профилированных листов дает множество преимуществ, таких как: высокая скорость проведения работ. Стеновой профнастил обычно имеет большие габаритные размеры, благодаря чему позволяет быстро покрыть необходимую поверхность, а также сократить сроки установки и снизить себестоимость работ, износостойкость и долговечность. Изготовление стенового профнастила производится с использованием заготовок листов с коррозионностойким цинковым или алюмоцинковым покрытием. Это позволяет увеличить влагостойкость листов при сохранении низкой себестоимости, а также увеличить долговечность готового профнастила. Некоторые виды профнастила могут иметь дополнитель-ное полимерное покрытие, придающее листам необходимый окрас, а также увеличивающие износостой-кость материала, простота транспортировки и монтажа. Стеновой профлист имеет небольшую массу от 5 кг до 8 кг на 1 м2. Благодаря этому существенно снижаются расходы на доставку, и упрощается процесс установки профилированных листов, высокая прочность и устойчивость к деформациям. Наличие гребней делает стеновой профнастил более прочным, чем гладкие металлические листы. Ребра жесткости профнастила позволяют ему противостоять нагрузкам, не изгибаться и не деформироваться в процессе монтажа и эксплуатации, экономичность и доступность.

Профлист С8 рабочие размеры, полезная ширина, размер волны, стандартные размеры, характеристики

Профлист С8 — популярный вариант для отделки наружных стен зданий и сооружений, строительства временных и постоянных ограждений. Оцинкованные профлисты и другие виды этого материала имеют стандартные размеры и вес, а их рабочая ширина и прочие характеристики полностью соответствуют назначению. Профнастил С8 подходит для фасадных и иных стен. Пользуются им при обустройстве заборов и перегородок. Такие изделия отличаются превосходными декоративными параметрами. Повторение волн происходит с шагом 80 мм. Применяется как оцинкованное, так и полимерное покрытие профлиста, обычная толщина металла равна от 0.35 мм до 0.7 мм, применяется для фасадов и заборов.

Профнастил марки С8 изготавливается по ГОСТ 24045-94 или ГОСТ 24045-2016, из оцинкованной стали. Воздействуя на поверхность листа методом холодного проката, гладкую поверхность превращают в ребристую.

Размеры, технические характеристики профлиста С8:

• Габаритная ширина профлиста — 1200 мм;

• Полезная ширина профлиста — 1150 мм;

• Высота профиля — 8 мм;

• Толщина стали — от 0.35 мм до 0.7 мм;

• Длина профлиста С8 — до 12000 мм.

Стандартные показатели толщины для профлиста марки С8 составляют 0.35-0.7 мм, его габариты тоже строго определены нормативами, эти размеры и параметры производители профнастила не должны нарушать. Масса 1 м2 профлиста С8 при толщине 0.5 мм составляет 5.42 кг по длине. Это относительно немного. Чем толще лист, тем больше он весит. Для 0.7 мм этот показатель равен 7.4 кг. При толщине 0.4 мм вес составит 4.4 кг/м2.

Профнастил марки С8 при своих не самых высоких прочностных характеристиках пользуется достаточно большой популярностью среди загородных застройщиков. Дешевизна, плюс довольно-таки неплохая жесткость панелей дает возможность использовать их в широком списке строительных задач. К тому же в последнее время стала популярной отделка домов и хозяйственных блоков профнастилом, где опять-таки применяется марка профлиста С8.

Профлист С10 рабочие размеры, полезная ширина, размер волны, стандартные размеры, характеристики

Профнастил С10 — один из наиболее обширно используемых профилей в промышленном и гражданском строительстве. Чаще всего оцинкованный профнастил С10 используют при строительстве индивидуальных жилых домов. Данный материал является стеновым низ-ким профилем, который создается с применением высококачественной стали оцинкованного типа. Также может располагать наличием специального покрытия, цветовая гамма которого имеет около 25 оттенков.

Профнастил С10 – идеальный вариант для выполнения обшивки стеновых покрытий, во время установки заборов и ограждений, для осуществления подшивки карнизных свесов и потолков. Профлист С10 бывает односторонним и двухсторонним. Кроме того, что профлист С10 обладает существенным эксплуатационным сроком, он может также «похвастаться» прекрасной выдержкой климатических, химических и механических непосредственных воздействий. Показатель толщины изделия может достигать целых 200 мкм, благодаря чему покрытие является невероятно износостойким.

Изготавливается профлист С10 по ГОСТ Р 52246-2004 из холоднокатаной стали с горячим цинковым покрытием. Наибольшим спросом пользуется оцинкованный профнастил С10 с полимерным покрытием. Защитно-декоративные покрытия не только делают его внешне привлекательным, но и существенно увеличивают срок службы профлиста.

Размеры, технические характеристики профлиста С10:

• Габаритная ширина профлиста — 1154 мм;

• Полезная ширина профлиста — 1100 мм;

• Высота профиля — 10 мм;

• Толщина стали — от 0.35 мм до 0.8 мм;

• Длина профлиста С10 – до 12000 мм.

Обязательно стоит обращать внимание на данные, которые указываются вместе с маркой покрытия у поставщиков и в специализированных магазинах. Так как именно они «рассказывают» об основных размерах и характеристиках профлиста. Основной областью применения данного материала является строительство, в особенности промышленного типа. Покрытие буквально незаменимо во время создания стен с использованием сэндвич-панелей.

Благодаря профнастилу С10 можно построить очень теплые склады, помещения производственного направления, различные ангары и прочие строения. Более того он обладает важным неоспоримым преимуществом – скоростью возведения и легкостью установки. Поэтому этот вид материала идеально подходит для бюджетного строительства. Также покрытие применяется для создания фасадов вентилируемых, потому что оно обладает долговечностью, прекрасными эксплуатационными качествами и высокой степенью устойчивости к воздействию ультрафиолетовых лучей.

Профлист С21 рабочие размеры, полезная ширина, размер волны, стандартные размеры, характеристики

Профнастил С21 очень востребован. Его можно назвать универсальным материалом для сооружения кровли, заборов и строительства некоторых объектов. Профнастил С21 изготавливается из оцинкованной стали и обладает невысокой высотой волны. Буква «С» в названии означает принадлежность листа к стеновой категории. Цифра 21 указывает высоту гофры, или волны. Прямое назначение профлиста С21 – облицовка фасадов. Однако сфер применения материала намного больше.

Размеры, технические характеристики профлиста С21:

• Габаритная ширина профлиста — 1051 мм;

• Полезная ширина профлиста — 1000 мм;

• Высота профиля — 21 мм;

• Толщина стали — от 0.4 мм до 0.7 мм;

• Длина профлиста С21 — до 12000 мм.

Профнастил С21, производство которого не требует сложного дорогостоящего оборудования, изготавливается многими металлообрабатывающими предприятиями Российской Федерации и большинства стран СНГ. Его выпуск регулируется рядом нормативных документов. В частности, профнастил С21 оцинкованный производится из рулонной холоднокатаной стали марок 01 и 220-350 по ГОСТ Р 52246-2004 с цинковым покрытием. Обычный профлист С21 по ГОСТ 24045-94 и ТУ 1122-079-02494680-01. Крашеный профлист оцинкованный С21 выпускается из оцинкованной стали с полимерным покрытием по ГОСТ Р 52146-2003. Выпускается разнообразный ассортимент профнастила С21, размеры и технические характеристики которого отличаются в зависимости от его разновидности. Изделия выпускаются из прокатной оцинкованной стали и регламентируются государственным стандартом.

Профлист С44 рабочие размеры, полезная ширина, размер волны, стандартные размеры, характеристики

Профнастил С44 считается одним из лучших материалов для наружной обшивки стен и возведения крыш на жилых и промышленных объектах. Кроме того, его используют как составной элемент оградительных конструкций. Основное достоинство этого материала – доступность. Основные особенности профнастила С44 - это жесткость и легкость. Благодаря этим показателям он устойчив к сильному ветру, легок при монтаже и переноске. Для его производства применяются листы в толщину стали 0.5 - 0.9 мм.

Высота профильной гофры предсказуемо составляет 44 мм. Длина единичного листа колеблется от 500 до 1450 мм в зависимости от запроса заказчиков. В большинстве случаев изготовители имеют на складах типовой материал длиной 6 метров и 12 метров, не требующий уже подготовки и доводки. Точность нарезки в другие размеры составляет 1 мм, что на практике достаточно для любой цели. Вес 1 м2 стандартного продукта колеблется от 6.9 кг до 8.4 кг.

Размеры, технические характеристики профлиста С44:

• Габаритная ширина — 1047 мм;

• Полезная ширина — 1000 мм;

• Высота профиля — 44 мм;

• Толщина стали — от 0.4 мм до 0.5 мм;

• Длина профлиста С44 – до 12000 мм.

Профнастил С44 — это достаточно распространенная марка профилированного листа, которую используют, в основном, для установки высоких заборных ограждений или обычных заборов в районах с высокой ветровой нагрузкой. Кроме того, этот материал часто рекомендуют использовать для укладки на крышу в центральной полосе Российской Федерации, поскольку сравнительно теплые зимы могут чередоваться с обильным выпадением снега.

➤ Несущий профнастил

Самый практичный из имеющихся в настоящее время стройматериалов и видов металлопродукции – это несущий профнастил, универсальный материал из металла, который подходит для использования в любой области строительства. Этот тип профлиста довольно часто используют для устройства различных перекрытий, испытывающих достаточно высокие нагрузки и напряжения. Не случайно же его называют несущим. Листы профнастила отмечены маркировкой, которая указывает на их главное назначение- начальной буквой слова «несущий» – «Н».

У несущего профнастила имеется достаточно плюсов, к ним относится возможность изготавливать под заказ листы любого размера, доступность, длительный срок службы, простота и удобство монтажа.Очень важной характеристикой данного материала является несущая способность. От этого параметра зависят нагрузки профнастила, от воздействия которых конструкция из этого материала не подвергается деформациям или разрушениям.

Этот материал применяется тогда, когда монтируются элементы зданий и сооружений, подвергающи-еся существенным нагрузкам. Несущие внешние стены, крепкие кровли, прочнейшие перекрытия – вот область использования данного профлиста. Узнать несущий профилированный лист легко – профиль его достаточно высок, а на гофре имеются специальные бороздки, размеры несущего профлиста отличаются визуально. Самые распространенные марки профлиста несущего: Н57, Н60, Н75.

Профлист Н57 рабочие размеры, полезная ширина, размер волны, стандартные размеры, характеристики

Представляет собой гофрированный трапециевидный лист с высоким профилем. Отличительная особенность – наличие дополнительных желобов на гофре. Благодаря этому под профнастилом может поместиться более широкий слой изоляции, что повышает прочность возводимых конструкций. Применяется этот профиль для крыш с шагом обрешетки до 3 метров, а также для щитовых металлических заборов. Также из него выполняют несущие элементы, несъемную опалубку, листовую арматуру для перекрытий из бетона и стали, плиты композитных перекрытий между этажами, жесткие перегородки.

Размеры, технические характеристики профлиста Н57:

• Толщина профлиста - от 0.6 мм до 0.9 мм;

• Длина профлиста Н57 - от 500 мм до 14000 мм;

• Ширина профлиста общая - 801 мм;

• Ширина профлиста рабочая - 750 мм;

• Высота профиля - 57 мм;

• Шаг трапеции - 187.5 мм.

Применение профлиста Н57:

• Устройство кровли или перекрытия, максимальный шаг обрешётки 3 метра;

• Листовое армирование железобетонных перекрытий с выполнением предварительного расчёта несущей способности;

• Междуэтажные композиционные плиты перекрытия;

• Диафрагма жёсткости в зданиях с металлическим каркасом;

• Листовая опалубка, является несъёмной;

• Элемент конструкции при строительстве временных и других быстростроящихся металлических сооружений;

• Стальная кровля, применение оцинкованного профнастила с лакокрасочным покрытием;

• Конструкции каркаса;

• Щитовые и ограждающие конструкции, применяется окрашенный профилированный лист с оцинкованным покрытием;

• Внешние стены и стеновые стройконструкции при строительстве небольших сооружений, гаражи, бытовые помещения, торговые павильоны;

• Стальные заборы и другие подобные ограждения, применяется оцинкованный профлист или же оцинкованный с нанесением лакокрасочного покрытия.

Профлист Н60 рабочие размеры, полезная ширина, размер волны, стандартные размеры, характеристики

Данный профиль Н60 представляет собой трапециевидный профильный лист, он имеет почти те же характеристики, что и предыдущий, отличаясь от него размерами, большей толщиной и повышенной высотой гофры. Соответственно, он обладает большей жесткостью и прочностью.

Размеры, технические характеристики профлиста Н60:

• Толщина профлиста - от 0.7 мм до 0.9 мм;

• Длина профлиста Н60 - от 500 мм до 14500 мм;

• Ширина профлиста общая - 902 мм;

• Ширина профлиста рабочая - 845 мм;

• Высота профиля - 60 мм;

• Шаг трапеции - 211.2 мм.

Применение профнастила Н60:

• При устройстве кровли или перекрытия, максимальный шаг обрешётки 3 метра;

• При листовом армированнии железобетонных перекрытий с выполнением предварительного расчёта несущей способности;

• Междуэтажные композиционные плиты перекрытия;

• Диафрагма жёсткости в зданиях с металлическим каркасом, данном случае учитывается материал профлиста;

• Листовая опалубка, является несъёмной;

• Элемент конструкции при строительстве временных и других быстростроящихся металлических сооружений;

• Стальная кровля, применяется оцинкованный профнастил с лакокрасочным покрытием;

• Конструкции каркаса, применяются стальные профлисты;

• Щитовые и ограждающие конструкции, применяется окрашенный профилированный лист с оцинкованным покрытием;

• Внешние стены и стеновые металлоконструкции при строительстве небольших со-оружений, гаражи, бытовые помещения, торговые павильоны;

• Стальные заборы и другие подобные ограждения, применяется оцинкованный профлист или же оцинкованный с нанесением лакокрасочного покрытия.

Профлист Н75 рабочие размеры, полезная ширина, размер волны, стандартные размеры, характеристики

Данный профнастил является самым мощным среди сортамента, несущего профнастила, он имеет самые высокие прочностные характеристики. Это во многом обусловлено другими размерами, наличием добавочных ребер жесткости. Поверхность профлиста Н75 – трапециевидная, высота профиля – максимальная. Из этого материала производят элементы кровли, стен или несущих частей здания, которые требуют особенной прочности. Конкретные области применения – аналогичные двум предыдущим видам металлопрофиля. Шаг обрешетки для крыши из данного материала может доходить до 4.5 метра.

Размеры, технические характеристики профлиста Н75:

• Толщина профлиста - от 0.4 мм до 1.0 мм;

• Длина профлиста Н75 - от 500 мм до 14500 мм;

• Ширина профлиста общая - 800 мм;

• Ширина профлиста рабочая - 750 мм;

• Высота профиля - 75 мм;

• Шаг трапеции - 187.5 мм.

Применение профнастила Н75:

• Устройстве кровли или перекрытия, максимальный шаг обрешётки 4.5 метра;

• Листовое армирование железобетонных перекрытий с выполнением предварительного расчёта несущей способности;

• Междуэтажные композиционные плиты перекрытия;

• Диафрагма жёсткости в зданиях с металлическим каркасом, учитывается материал профлиста;

• Листовая опалубка, является несъёмной;

• Элемент конструкции при строительстве временных и других быстровозводимых металлических сооружений;

• Стальная кровля, применяется оцинкованный профнастил с лакокрасочным покрытием;

• Конструкции каркаса, применяются стальные профлисты;

• Щитовые и ограждающие конструкции, применяется окрашенный профилированный лист с оцинкованным покрытием;

• Внешние стены и стеновые металлоконструкции при строительстве небольших сооружений, гаражи, бытовые помещения, торговые павильоны;

• Стальные заборы и другие подобные ограждения, применяется оцинкованный профлист или же оцинкованный с нанесением лакокрасочного покрытия.

Профлист Н114 рабочие размеры, полезная ширина, размер волны, стандартные размеры, характеристики

Профнастил Н114 ― считается самым прочным и жёстким. Профлист Н114 производят в двух размерах. Отличия между размерами состоят в ширине рабочей и полной части. Для рабочей части профнастил обозначается Н114-750 - этот материал является самым популярным при строительстве тяжелых несущих конструкций, для которых свойственны высокие механические нагрузки и напряжения. Для второго же варианта характерен профнастил Н114-600 - это габариты рабочей части, материал не менее популярен при возведении профессиональных несущих каркасов и перекрытий. Основное отличие этих вариантов материала в том, что у рабочего размера имеются два вспомогательных ребра жесткости на одной стороне листа трапеции. Профлист Н114 в домашнем строительстве практически не используется, так как там нет несущих нагрузок, где может использоваться подобный профиль.

Размеры, технические характеристики
профлиста Н114-600:

• Габаритная ширина профлиста ― 646 мм;

• Полезная ширина профлиста ― 600 мм;

• Толщина стали ― от 0.8 мм до 1.0 мм;

• Высота профиля ― 114 мм;

• Длина профлиста Н114 – до 12000 мм.

Размеры, технические характеристики
профлиста Н114-750:

• Габаритная ширина профлиста ― 826 мм;

• Рабочая ширина профлиста ― 750 мм;

• Толщина стали ― от 0.8 мм до 1.0 мм;

• Высота профиля ― 114 мм;

• Длина профлиста Н114 – до 12000 мм.

Из профлиста Н114 чаще всего монтируют крупные крыши с большими пролётами: на ангарах, заводах, складах, стадионах. Для кровель используют лицевую сторону с
узкими гребнями и широкими подошвами гофр.
Профлист Н114 можно монтировать на редкую обрешётку ― пролёты могут достигать 6 м. Это самонесущий профлист, он самостоятельно «держит» свой вес и отлично переносит снеговую нагрузку. Высокую несущую способность обеспечивают высокий профиль и дополнительные рёбра жёсткости. Профлист Н114 часто используют в качестве несъёмной опалубки. Материал выступает в качестве основы, которую заливают бетоном. После заливки профнастил не вынимают, поэтому опалубку и называют несъёмной.

Применение профнастила Н114:

• Для сооружения кровли;

• Для создания перекрытия между этажами;

• При сооружении опалубки несъемного типа;

• При сооружении щитовидных конструкций и ограждений;

• При строительстве быстровозводимых зданий и конструкций;

• В качестве облицовочного материала с декоративным покрытием;

• Внешние стены и стеновые конструкции;

• Каркасные конструкции из профлистов;

• Для настила крыши с шагом обрешетки до 6м.

➤ Универсальный профнастил

Данный профнастил это что-то между стеновым и несущим профнастилами - обозначается комбинацией букв «НС». Отличается высокой волной, толщина настила может быть 0.4-0.75 мм, высота до 44 мм. К кровельному типу профнастила относится любая профилированная пластина, высота волны которой больше 20 мм. Жесткость и устойчивость данного материала отлично подходит как для кровли, забора, так и для фасада, для тяжелых несущих кон-струкций может не подойти, скорее всего не выдержит нагрузок и высоких напряжений.

Профлист НС35 рабочие размеры, полезная ширина, размер волны, стандартные размеры, характеристики

Высокопрочный профлист НС35 с высотой волны 35 мм гармонично смотрится в обрамлении ограждений, фасадах домов, на крышах сооружений. Любые сложнейшие строительные задачи можно решить, воспользовавшись профнастилом НС35, когда дело доходит до кровельных, облицовочных работ, возведения заборов, изготовления ворот, навесов для беседок. Поэтому профилированный лист НС35 называют универсальным, так как он относится одновременно к категории несущих и стеновых стройматериалов, на что также указывает маркировка в наименовании профнастила. Рекомендации к использованию: фасады, заборы, кровли.

Размеры, технические характеристики профлиста НС35:

• Габаритная ширина профлиста — 1060 мм;

• Полезная ширина профлиста — 1000 мм;

• Высота профиля — 35 мм;

• Толщина стали — от 0.4 мм до 0.9 мм;

• Длина профлиста НС35 – до 14500 мм.

Применение профнастила НС35:

• Создания бесшовного кровельного покрытия сооружения с малым углом наклона крыши;

• Возведения кровель в регионах с суровым климатом, так как материал отличается расширенным диапазоном рабочих температур;

• Строительство временных, быстровозводимых построек;

• Сооружение строительных объектов малых архитектурных форм, павильоны для торговли, киоски, навесы для парковки авто;

• Монтаж утепленных стеновых заборов и конструкций без утепления;

• Возведение каркасных зданий;

• Создание прочных перекрытий и подвесных потолков в частных домах.

Помимо видового разнообразия, многообразия текстурных и цветовых решений, простоты монтажа, к достоинствам можно перечислить еще несколько важных преимуществ, выгодно выделяющих профлист НС35 на фоне других видов несущих профилированных листов. К данным преимуществам застройщики и домовладельцы относят:

• Повышенную механическую прочность;

• Стойкость по отношению к коррозийным образованиям;

• Устойчивость к ветровым, снеговым нагрузкам и физическим воздействиям;

• Стойкость к повышенной влажности;

• Простоту ухода и устранения загрязнений с облицовочного материала, кровли, забора.

Также стоит упомянуть о долговечности стройматериала в виде профлиста НС35, эксплуа-тационные сроки варьируются в пределах от 10 до 50 лет. Так, оцинкованные профилиро-ванные листы марки НС35 могут прослужить 10-15 лет. А профили с полимерными покры-тиями эксплуатируются дольше – до 50 лет.

Профлист НС44 рабочие размеры, полезная ширина, размер волны, стандартные размеры, характеристики

Профнастил НС 44 идеальный вариант для кровли. Данный профлист схож со стеновым профнастилом С44, только он более универсален. Его отличие заключается наличием дополнительных ребер жесткости, выполненных в верхних и нижних плоскостях трапециевидных гофр. Они существенно увеличивают жесткость профнастила НС44, позволяя ему успешно противостоять не только статическим, но и динамическим нагрузкам. На боковых краях профнастила НС44, перекрываемых соседними листами, профилируются специальные капиллярные канавки. Это позволяет еще больше увеличить герметичность поверхностей, выполненных из профлиста НС44. Профнастил НС44 отличается большой несущей способностью, по сравнению с большинством других марок универсальных профилированных листов. За счет этого его с успехом можно применять для установки очень высоких ограждений. Изделия из данного материала отличаются доступностью, металлоизделие приобретает популярность благодаря прочностным качествам и большой возможности выбора.

Размеры, технические характеристики профлиста НС44:

• Габаритная ширина профлиста - 1064 мм;

• Рабочая ширина профлиста - 1000 мм;

• Высота профиля - 44 мм;

• Толщина металла - от 0.4 мм до 0.8 мм;

• Длина профлиста – от 500 мм до 12000 мм.

Применение профлиста НС44:

• В виде плитного армирования железобетонных перекрытий;

• Для обустройства пологой кровли с наклоном 7 – 12°, других крыш домов и промышленных зданий;

• Для установки межэтажных составных плит в виде панелей перекрытия;

• Для заполнения промежутков в стенах каркасных зданий;

• Для строительства оград, заборов, перегородок, стен;

• Для обшивки фасадов строений.

Преимущества профлиста НС44: универсальность применения, большой срок эксплуатации, внешний вид, незначительный вес, устойчивость к механическим воздействиям.

➤ Лист стальной профилированный, профнастил ГОСТ 24045-94, ГОСТ 24045-2016

Стальные холодногнутые листовые профили с трапециевидной формой гофра, профнастил ГОСТ 24045-94 изготавливаются на профилегибочных станках и предназначенгы для применения в строительстве и других отраслях.

Профнастил классифицируют по:

• Назначению;

• Материалу исходной заготовки;

• Наличию декоративного лакокрасочного покрытия.

По назначению профнастил подразделяют на типы:

• Для настила покрытий;

• Для настила и стеновых ограждений;

• Для стеновых ограждений.

По материалу исходной заготовки профнастил подразделяют:

• На листы из тонкого оцинкованного проката по ГОСТ 14918 - без обозначения;

• На листы из тонколистного проката с алюмоцинковавым покрытием по ТУ 14-11-247-88 - обозначение АЦ;

• На листы из тонколистового алюминированного проката и проката с алюмокремниевым покрытием по ТУ 14-11-236-88 - обозначения А и АК;

• На листы из тонколистового проката с электролитическим цинковым покрытием по ТУ 14-1-4695-89 - обозначение ЭОЦП.

По наличию защитно-декоративного лакокрасочного покрытия профнастил подразделяют:

• На листы без лакокрасочного покрытия - без обозначения;

• На листы с лакокрасочным покрытием по ГОСТ 30246 - указывается обозначением лакокрасочных материалов.

Профилированные листы по длине должны изготовляться:

• Кратной (250мм) мерной длины от 3 м до 12 м - для настила, типов Н и НС;

• Кратной (300 мм) мерной длины от 2.4 м до 12 м - для стеновых ограждений, типов НС и С.

По согласованию изготовителя и потребителя допускается изготовлять профилированные листы любой мерной длины, а также длиной менее 3 метров и более 12 метров для настила. Профилированные листы без лакокрасочных покрытий всех типов должны изготовляться из тонколистового холоднокатаного проката. Допускается применять прокат, получаемый по импорту, показатели качества которого соответствуют требованиям соответствующих нормативных документов. Профилированные листы с лакокрасочными покрытиями должны изготавливаться из проката с защитно-декоративным лакокрасочным покрытием для строительных конструкций по ГОСТ 30246. Материал лакокрасочного покрытия, его толщина, цвет должны соответствовать ГОСТ 30246 и устанавливаются по согласованию изготовителя с потребителем.

ᐅ ПЛОТНОСТЬ СТАЛИᐅ ВЕС 1 МЕТРАᐅ ГОСТыᐅ МАРКИ СТАЛИᐅ МЕТАЛЛООБРАБОТКА
